工作原理： 气流粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。压缩空气经过滤干燥 后，通过拉瓦尔喷嘴高速喷射入粉碎腔，在多股高压气流的交汇点处物料 被反复碰撞、磨擦、剪切而粉碎，粉碎后的物料在风机抽力作用下随上升气流运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，符 合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集，粗颗粒下降至粉碎区继续粉碎。
产品优势：
●适合于莫氏硬度9以下的各种物料的干法粉碎，尤其适合于高硬度、高纯度和高附加值物料的粉碎。
●产品粒度D97：2－150微米之间可调，粒形好，粒度分布窄。
●低温无介质粉碎，尤其适合于热敏性、低熔点、含糖份及挥发性物料的粉碎。
●粉碎过程依靠物料自身之间的碰撞来完成，有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎，因而设备耐磨损，产品纯度高。
●可与多级分级机串联使用，一次生产多个粒度段的产品。
●设备拆装清洗方便，内壁光滑无死角。
●整套系统密闭粉碎，粉尘少，噪音低，生产过程清洁环保。
●控制系统采用程序控制，操作简便。
技术参数：
| 参数/规格 | MQL03 | MQL06 | MQL10 | MQL20 | MQL40 | MQL60 | MQL80 |
| 入料粒度mm | <5 | <5 | <5 | <5 | <5 | <5 | <5 |
| 产品粒度d97:um | 8～150 | 8～150 | 8～150 | 8～150 | 10～150 | 10～150 | 10～150 |
| 生产能kg/h | 5～50 | 20～200 | 70～500 | 150～800 | 200～1500 | 350～2500 | 400～4000 |
| 空气耗量m3/min | 3 | 6 | 10 | 20 | 40 | 60 | 80 |
| 空气压力Mpa | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 |
| 装机功率kw | 26～37 | 47～68 | 68～106 | 145～184 | 276～310 | 402～427 | 520～600 |

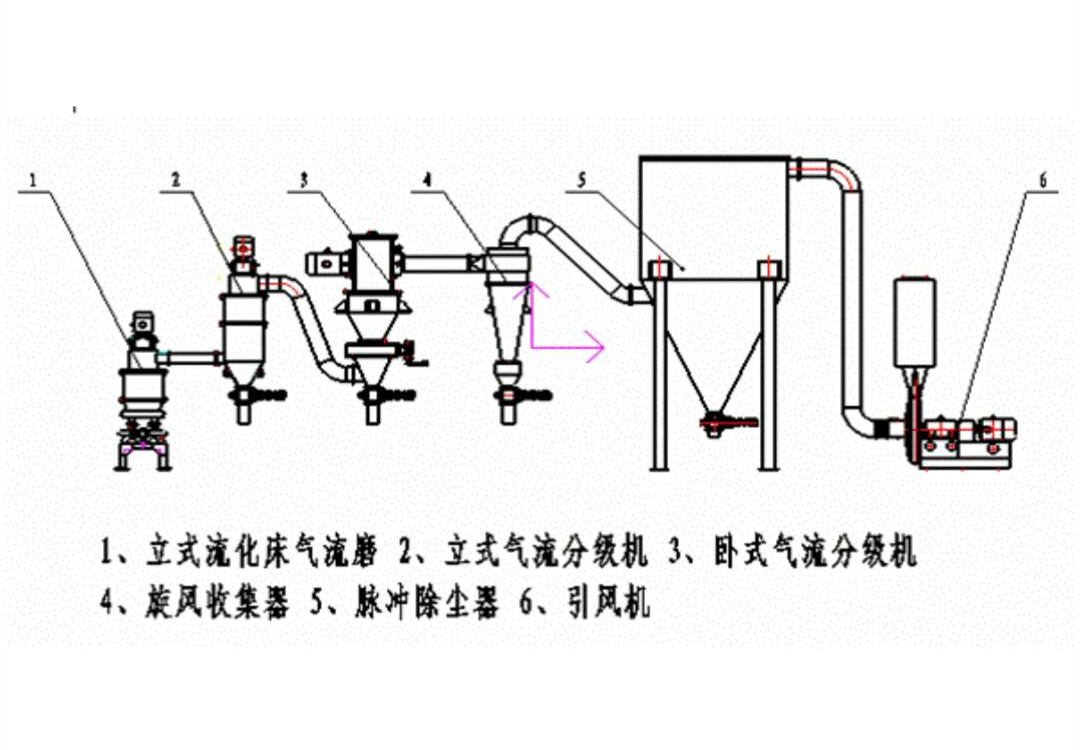

工艺流程图一：
工艺流程图二：
